雙金屬溫度計

雙金屬溫度計

一、用途：

雙金屬溫度計是一種適合測量中、低溫的現場檢測工業儀表?？捎脕碇苯訙y量氣體、液體和蒸汽的溫度。帶電接點雙金屬溫度計，能在工作溫度超過給定值時，自動發出控制信號切斷電源或報警。

雙金屬溫度計具有無汞害、易讀數、堅固和耐振等優點，可代替工業玻璃水銀溫度計廣泛適用于工業和科研部門。

雙金屬溫度計分為普通型、戶外型、防腐型三種。普通型外殼用鐵皮電鍍，保護管用不銹鋼，適用于室內一般場合使用。戶外型外殼鋁金制造，保護管，連接柱均采用不銹鋼，密封性較好，適用于室內外，一般耐腐蝕場所。防腐型外殼采用全不銹鋼，保護管。連接柱可用鉬二鈦材料，連接部分均采用密封膠，可適用于多數腐蝕介質、氣體的測量。

二、結構原理：

雙金屬溫度計感溫元件采用多圈直螺紋形雙金屬片。一端固定，另一端（自由端）連接在芯軸上，軸向型溫度計指針直接裝在芯軸上。徑向型結構指示針通過轉角弾簧與芯軸連接。當溫度變化時，感溫元件自由端旋轉，經芯軸轉動指針在刻度盤上指示被測介質溫度的變化值。

電接點溫度計，指針上裝有動接點，固定接點裝在設業指針觸頭隨溫度變化旋轉，當溫度達到或超過設定值時，接點閉合發出信號，以達到自動控制和報警的目的。

三、雙金屬溫度計的特點：

溫度計在一般使用的情況下給予按期維護檢修。正常以每隔六個月為佳。電接點溫度計不適合在強烈震驚下工作，以免影響接點的可靠性。多種雙金屬溫度計不適合用在丈量敞開容器內介質的溫度，帶電接點溫度計比翼在工作震驚較大的場合的控制回路中使用。

雙金屬溫度計在保管、使用安裝及運輸中，該小心以免碰撞保護管，不能讓保護管彎曲變型及將表當扳手使用。

雙金屬溫度計保護管浸入被測介質中長度必需大于感溫元件的長度，正常浸入長度大于98mm，0-50℃量程的浸入長度大于152mm，能確保丈量的正確性。

雙金屬溫度計的優點在于響應速度快、體積小、線性度好、較穩定。

四、安裝固定形式：

為了適應實際生產的需要，雙金屬溫度計具有不同的安裝固定形式：可動外螺紋管接頭、可動內螺紋管接頭、固定螺紋接頭、卡套螺紋接頭、卡套法蘭接頭和固定法蘭。

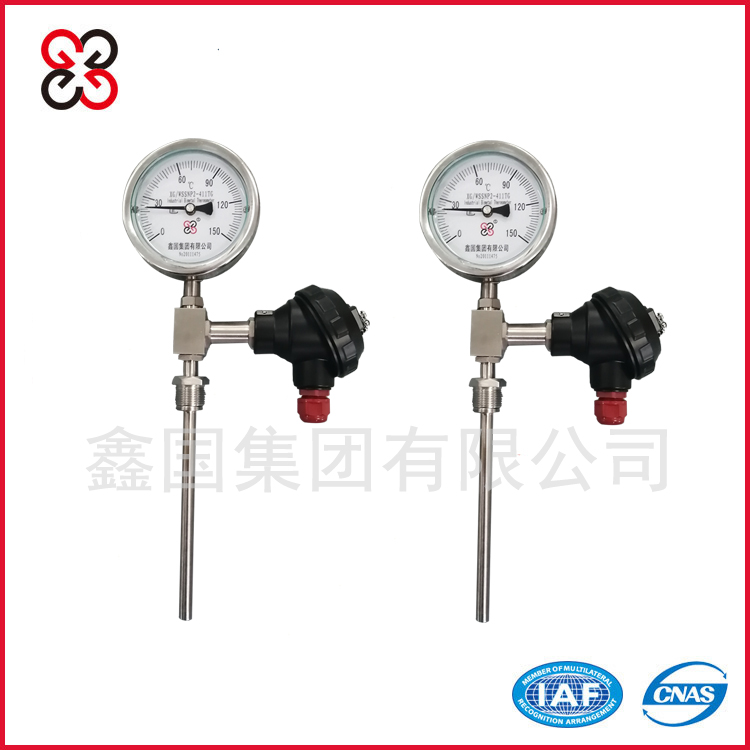

型號：XG/WSSNP2-411TG
